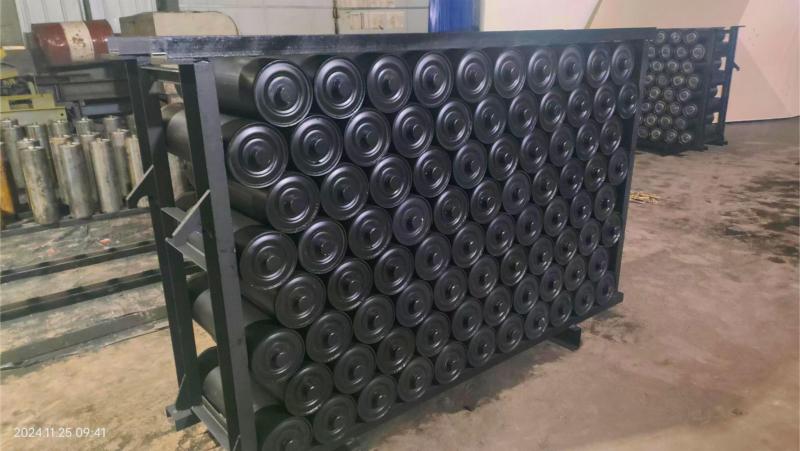

逆止托辊
止逆托辊是一种用于带式输送机的关键部件，其主要功能是防止输送带在运行中发生逆转，以保证输送系统的正常运行和工人的安全。
产品特点
- 结构简单，维护方便
- 运行平稳，能耗低
- 适应性强，应用广泛
- 可靠性高，使用寿命长
产品详情
止逆托辊是一种用于带式输送机的关键部件，其主要功能是防止输送带在运行中发生逆转，以保证输送系统的正常运行和工人的安全。以下是关于止逆托辊的一些详细信息：
工作原理与结构：
止逆托辊利用棘轮机构的工作原理，在普通托辊轴承座的后面增加一个逆止器。逆止器内部有4个逆止块，在逆止托辊轴上安装逆止器的相应位置加工一个逆止槽。当输送带正常旋转时，逆止块在离心力的作用下脱离逆止槽紧贴在逆止器内壁上，使逆止托辊正常旋转；当胶带断带使逆止托辊逆转时，逆止块阻止逆转，从而实现止逆功能。
机械棘轮式逆止托辊由棘爪、棘轮、销轴、弹簧构成，这些部件位于托辊内部两个轴承座之间并对称布置。逆止托辊转动产生离心力，在机械弹力与离心力的共同作用下，托辊发生反向逆止。
逆止轴承式逆止托辊的主要结构为改型的单向转动的非接触逆止结构，内部有两套滚柱型单向离合器，工作主要依靠弹簧储能以及楔块摩擦自锁和工作旋转时的离心力来完成。
应用场景：
止逆托辊广泛应用于煤矿等环境中，特别是在大倾角上运带式输送机中，以防止因断带造成的物料和胶带下滑，避免设备损坏和巷道堵塞。
它们也适用于露天粉尘较大、腐蚀性高的环境中，如矿山、电厂、钢厂、石料厂、水泥厂及焦化厂、洗选煤厂、盐厂、碱厂、化肥厂、码头等输送场所。
优势：
止逆托辊结构简单，承受的逆止力矩大，运行时无噪音，无磨损，免维护，运行费用低，安全可靠。
它们可以提供进一步的安全保障，减少因断带事故造成的灾害损失。
技术条件：
根据NB/T 10947-2022标准，逆止托辊的设计、制造、检验和使用提出了详细的技术要求，以提升输送系统的安全性和可靠性。
综上所述，止逆托辊是带式输送机中重要的安全装置，通过其独特的结构和工作原理，有效防止输送带逆转，保障了输送系统的安全稳定运行。
技术参数
| 带宽(mm) | 带速(m/s) | 输送量(t/h) | 功率(kw) |
|---|---|---|---|
| 500 | 0.8-2.0 | 78-278 | 3-22 |
| 650 | 0.8-2.0 | 131-478 | 4-30 |
| 800 | 0.8-2.5 | 278-1200 | 7.5-75 |
| 1000 | 1.0-3.15 | 435-2360 | 11-132 |
| 1200 | 1.0-4.0 | 655-4950 | 15-250 |
| 1400 | 1.25-5.0 | 890-5850 | 22-355 |
主要技术指标
- 输送长度：单机最长可达1500米
- 输送倾角：0°-18°（根据物料特性）
- 环境温度：-10℃ ~ +40℃
- 物料温度：≤60℃（普通型）
- 输送能力：78-5850t/h
- 使用寿命：≥10年
应用领域
煤炭行业
用于煤矿井下及地面运输系统，完成煤炭的采掘、运输、装卸等作业。
矿山行业
适用于各类矿石、尾矿等散状物料的输送，提高生产效率。
港口物流
用于散货码头的装卸及转运，大幅提升物流效率。
电力行业
电厂燃料输送系统，确保发电用煤的连续稳定供应。
建材行业
水泥、砂石、混凝土等建材的输送和生产线配套。
化工行业
化工原料及产品的输送，满足特殊工况要求。
结构组成
TD75型皮带输送机主要由以下部件组成：
输送带是输送机的承载构件和牵引构件，主要采用橡胶带，根据输送物料的特性可选择不同类型：
- 普通型：适用于常温下输送非腐蚀性物料
- 耐热型：适用于输送温度≤150℃的物料
- 耐寒型：适用于-40℃低温环境
- 耐油型：适用于输送含油性物料
- 耐酸碱型：适用于化工行业
驱动装置是输送机的动力源，主要包括：
- 电动机：提供动力
- 减速器：降低转速，增大扭矩
- 联轴器：连接电机和减速器
- 制动器：停机时防止逆转
托辊用于支撑输送带和物料，减少运行阻力，包括：
- 上托辊：支撑载料段输送带
- 下托辊：支撑空载段输送带
- 缓冲托辊：减轻物料下落冲击
- 调心托辊：防止输送带跑偏
张紧装置用于保证输送带具有足够的张力，确保正常运行：
- 螺旋张紧：结构简单，适用于短距离输送
- 重锤张紧：自动调节张力，适用于长距离输送
- 液压张紧：张力可调，响应快速
清扫装置用于清除输送带上的粘附物料，延长使用寿命：
- 头部清扫器：清除驱动滚筒处粘附物料
- 空段清扫器：清除回程段输送带上的残留物
售后服务
我们提供全方位的售后服务，确保您的设备稳定运行
质量保证
- 整机质保12个月
- 主要部件质保24个月
- 终身技术支持
- 质量问题免费更换
技术服务
- 免费安装调试指导
- 操作维护培训
- 提供完整技术资料
- 定制化解决方案
响应服务
- 24小时服务热线
- 48小时内响应
- 72小时内到达现场
- 紧急故障优先处理
配件供应
- 原厂配件保证
- 常用配件库存充足
- 快速物流配送
- 配件终身供应
服务承诺
我们承诺为每一位客户提供优质的售后服务，建立完善的服务档案，定期回访了解设备运行状况，及时解决客户遇到的问题。如需技术支持，请拨打服务热线：400-123-4567
常见问题
A: 带宽和带速的选择主要根据输送量、物料特性、输送距离等因素确定：
- 输送量大时应选择较大的带宽
- 输送距离长时可适当提高带速
- 输送粉状物料时应降低带速以减少扬尘
- 我们的技术人员可根据您的实际需求提供专业选型建议
A: 输送带跑偏是常见问题，处理方法包括：
- 检查机架是否水平，调整至水平状态
- 调整托辊角度，使其与输送带中心线垂直
- 检查滚筒是否平行，必要时进行调整
- 检查输送带接头是否平直
- 使用调心托辊组进行自动纠偏
A: 建议按以下周期进行维护保养：
- 日常检查：每班检查设备运行状态，清理杂物
- 周检：检查紧固件、清扫器、张紧装置等
- 月检：检查托辊转动、轴承润滑、输送带磨损等
- 季度检修：全面检查并更换易损件
- 年度大修：全面检修，更新老化部件
A: 输送带的使用寿命受多种因素影响：
- 一般情况下，普通橡胶带使用寿命为2-5年
- 合理的安装和调试可延长30%以上
- 定期维护保养可延长50%以上
- 输送腐蚀性物料需选用专用输送带
- 避免超载、避免物料砸伤输送带
A: 交货期根据订单情况而定：
- 标准型号：15-20个工作日
- 定制型号：30-45个工作日
- 大批量订单：需双方协商确定
- 紧急订单可加急生产
- 具体交货期请联系我们的销售人员确认
