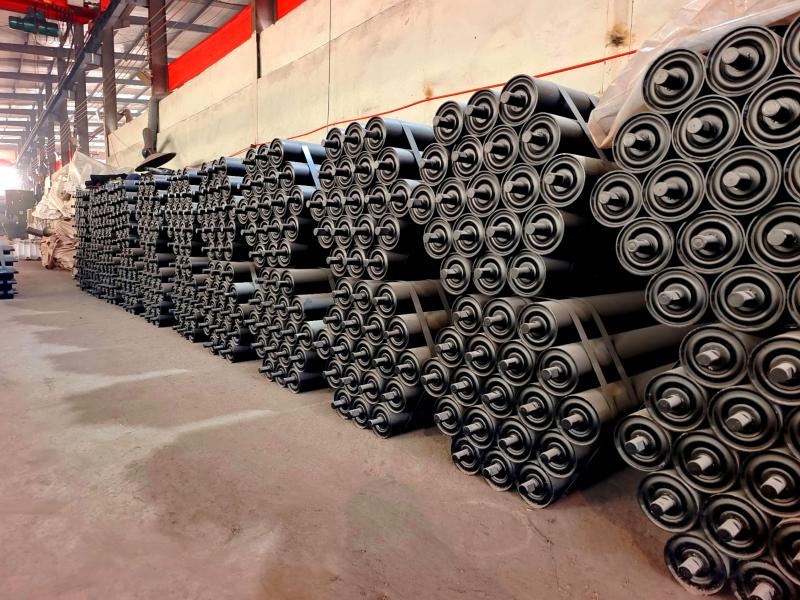

矿用托辊
矿用托辊是带式输送机的重要部件。一、结构与组成1.外壳矿用托辊的外壳通常采用优质钢材制成。例如，一些托辊外壳采用高强度的无缝钢管，这种钢管具有良好的耐磨性和抗压性。钢管的壁厚经过精确计算，能够承受输送带及其上物料的重量，同时抵抗在矿井复杂环境下可能受到的碰撞和挤压。2.轴承轴承是托...
产品特点
- 结构简单，维护方便
- 运行平稳，能耗低
- 适应性强，应用广泛
- 可靠性高，使用寿命长
产品详情
矿用托辊是带式输送机的重要部件。
一、结构与组成
1.外壳
矿用托辊的外壳通常采用优质钢材制成。例如，一些托辊外壳采用高强度的无缝钢管，这种钢管具有良好的耐磨性和抗压性。钢管的壁厚经过精确计算，能够承受输送带及其上物料的重量，同时抵抗在矿井复杂环境下可能受到的碰撞和挤压。
2.轴承
轴承是托辊的关键组件。一般选用高精度的深沟球轴承或圆锥滚子轴承。深沟球轴承能够提供较为稳定的旋转支撑，适合于托辊在轻载到中载情况下的运行。而圆锥滚子轴承则在承载能力上更具优势，尤其是对于可能承受较大侧向力的托辊，如在输送带转弯处的托辊，圆锥滚子轴承可以更好地适应这种受力情况。
3.密封装置
密封对于矿用托辊至关重要。多采用迷宫式密封结构，它由多个密封环组成，形成复杂的密封路径。这种密封方式可以有效防止矿井中的粉尘、水分等杂质进入托辊内部，保护轴承和其他部件不受侵蚀，从而延长托辊的使用寿命。
二、功能特点
1.支撑输送带
矿用托辊的首要功能是支撑输送带及其上的物料。在煤矿、金属矿等矿井的运输系统中，输送带可能会长达数千米，托辊均匀地分布在输送带下方，间隔一定距离进行支撑。例如，在煤矿的主运输巷中，托辊每隔1.5 - 3米设置一个，将输送带托起，使输送带保持稳定的运行状态，防止输送带因自身重量和物料重量而下垂过多，确保物料能够顺利运输。
2.减少摩擦
托辊的旋转可以大大减少输送带与支撑结构之间的摩擦。优质的托辊轴承能够保证托辊的灵活转动，当输送带运行时，托辊随着输送带的移动而滚动，而不是产生滑动摩擦。这样可以降低输送带的运行阻力，减少能量损耗。在大型矿井的运输系统中，由于运输距离长、输送量巨大，托辊良好的减摩性能能够显著节约电力能源，降低运营成本。
3.适应恶劣环境
矿井环境恶劣，存在大量粉尘、湿度大，有时还会有腐蚀性气体。矿用托辊经过特殊设计，能够适应这种环境。其外壳的防腐涂层可以防止生锈和腐蚀，密封装置可以阻挡粉尘和水分进入。即使在高湿度的矿井巷道中，如一些深部开采的矿井，托辊也能正常工作，保证输送带运输系统的可靠性。
三、分类
1.按用途分
承载托辊：主要承担输送带及其上物料的重量，是数量最多的一类托辊。它们的结构设计侧重于高强度的支撑能力，通常直径较大，能够均匀地分散输送带和物料的压力。
回程托辊：用于支撑输送带的回程段，即没有物料的那一段输送带。回程托辊的负荷相对较小，但也需要保证输送带的平稳运行，防止输送带在回程过程中出现跑偏等问题。
调心托辊：当输送带出现跑偏现象时，调心托辊能够自动调整输送带的位置，使其回到正确的运行轨道。调心托辊的结构较为特殊，通常在托辊的两侧有特殊的挡边或者采用可旋转的结构设计。
2.按结构形式分
槽形托辊：其形状为中间下凹、两侧向上凸起的槽形。这种托辊适用于散状物料的运输，如煤炭、矿石等。槽形托辊能够使物料集中在输送带的中间部分，防止物料在运输过程中散落，提高运输效率。
平行托辊：外形为圆柱形，主要用于输送带的直线段，对输送带起到平托的作用。平行托辊在输送带需要平稳运行的地方使用，如在输送带的装载点和卸载点附近的过渡区域。
技术参数
| 带宽(mm) | 带速(m/s) | 输送量(t/h) | 功率(kw) |
|---|---|---|---|
| 500 | 0.8-2.0 | 78-278 | 3-22 |
| 650 | 0.8-2.0 | 131-478 | 4-30 |
| 800 | 0.8-2.5 | 278-1200 | 7.5-75 |
| 1000 | 1.0-3.15 | 435-2360 | 11-132 |
| 1200 | 1.0-4.0 | 655-4950 | 15-250 |
| 1400 | 1.25-5.0 | 890-5850 | 22-355 |
主要技术指标
- 输送长度：单机最长可达1500米
- 输送倾角：0°-18°（根据物料特性）
- 环境温度：-10℃ ~ +40℃
- 物料温度：≤60℃（普通型）
- 输送能力：78-5850t/h
- 使用寿命：≥10年
应用领域
煤炭行业
用于煤矿井下及地面运输系统，完成煤炭的采掘、运输、装卸等作业。
矿山行业
适用于各类矿石、尾矿等散状物料的输送，提高生产效率。
港口物流
用于散货码头的装卸及转运，大幅提升物流效率。
电力行业
电厂燃料输送系统，确保发电用煤的连续稳定供应。
建材行业
水泥、砂石、混凝土等建材的输送和生产线配套。
化工行业
化工原料及产品的输送，满足特殊工况要求。
结构组成
TD75型皮带输送机主要由以下部件组成：
输送带是输送机的承载构件和牵引构件，主要采用橡胶带，根据输送物料的特性可选择不同类型：
- 普通型：适用于常温下输送非腐蚀性物料
- 耐热型：适用于输送温度≤150℃的物料
- 耐寒型：适用于-40℃低温环境
- 耐油型：适用于输送含油性物料
- 耐酸碱型：适用于化工行业
驱动装置是输送机的动力源，主要包括：
- 电动机：提供动力
- 减速器：降低转速，增大扭矩
- 联轴器：连接电机和减速器
- 制动器：停机时防止逆转
托辊用于支撑输送带和物料，减少运行阻力，包括：
- 上托辊：支撑载料段输送带
- 下托辊：支撑空载段输送带
- 缓冲托辊：减轻物料下落冲击
- 调心托辊：防止输送带跑偏
张紧装置用于保证输送带具有足够的张力，确保正常运行：
- 螺旋张紧：结构简单，适用于短距离输送
- 重锤张紧：自动调节张力，适用于长距离输送
- 液压张紧：张力可调，响应快速
清扫装置用于清除输送带上的粘附物料，延长使用寿命：
- 头部清扫器：清除驱动滚筒处粘附物料
- 空段清扫器：清除回程段输送带上的残留物
售后服务
我们提供全方位的售后服务，确保您的设备稳定运行
质量保证
- 整机质保12个月
- 主要部件质保24个月
- 终身技术支持
- 质量问题免费更换
技术服务
- 免费安装调试指导
- 操作维护培训
- 提供完整技术资料
- 定制化解决方案
响应服务
- 24小时服务热线
- 48小时内响应
- 72小时内到达现场
- 紧急故障优先处理
配件供应
- 原厂配件保证
- 常用配件库存充足
- 快速物流配送
- 配件终身供应
服务承诺
我们承诺为每一位客户提供优质的售后服务，建立完善的服务档案，定期回访了解设备运行状况，及时解决客户遇到的问题。如需技术支持，请拨打服务热线：400-123-4567
常见问题
A: 带宽和带速的选择主要根据输送量、物料特性、输送距离等因素确定：
- 输送量大时应选择较大的带宽
- 输送距离长时可适当提高带速
- 输送粉状物料时应降低带速以减少扬尘
- 我们的技术人员可根据您的实际需求提供专业选型建议
A: 输送带跑偏是常见问题，处理方法包括：
- 检查机架是否水平，调整至水平状态
- 调整托辊角度，使其与输送带中心线垂直
- 检查滚筒是否平行，必要时进行调整
- 检查输送带接头是否平直
- 使用调心托辊组进行自动纠偏
A: 建议按以下周期进行维护保养：
- 日常检查：每班检查设备运行状态，清理杂物
- 周检：检查紧固件、清扫器、张紧装置等
- 月检：检查托辊转动、轴承润滑、输送带磨损等
- 季度检修：全面检查并更换易损件
- 年度大修：全面检修，更新老化部件
A: 输送带的使用寿命受多种因素影响：
- 一般情况下，普通橡胶带使用寿命为2-5年
- 合理的安装和调试可延长30%以上
- 定期维护保养可延长50%以上
- 输送腐蚀性物料需选用专用输送带
- 避免超载、避免物料砸伤输送带
A: 交货期根据订单情况而定：
- 标准型号：15-20个工作日
- 定制型号：30-45个工作日
- 大批量订单：需双方协商确定
- 紧急订单可加急生产
- 具体交货期请联系我们的销售人员确认
