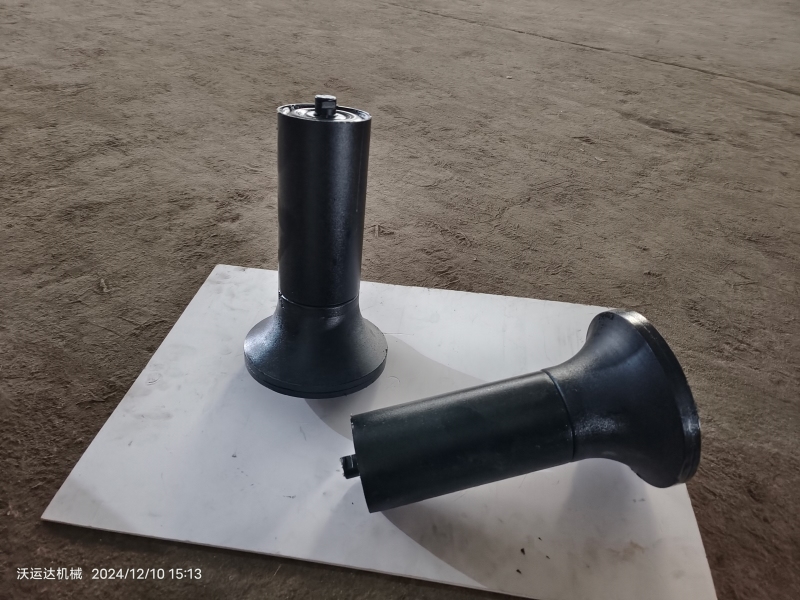

摩擦托辊/调心托辊组
可逆自动调心托辊通过左右两个曲线辊与固定在托辊上的摩擦片产生一定的摩擦力，来使支架回转。皮带跑偏时与曲线辊接触并通过曲线产生一个摩擦力，使支架回转过一定的角度，已达到调心的目的。
产品特点
- 结构简单，维护方便
- 运行平稳，能耗低
- 适应性强，应用广泛
- 可靠性高，使用寿命长
产品详情
可逆自动调心托辊，属输送机胶带纠偏装置，由底座、旋转支座、支撑滚轮、支架、侧支架以及左、右对称、独立分离的、上母线处在同平面上的承载托辊和阻尼托辊组成。
工业生产中经常需要使用皮带输送系统进行物料输送，而在皮带运行过程中有时候会发生皮带跑偏、蛇形的现象，使得物料的输送路径偏离，影响皮带输送生产线的运行，发生这种情况时就需要对皮带进行调心对中，确保皮带运行正确，目前常用的调心对中工具为调心托辊，目前市面上的调心托辊可能会出现偏转过大的情况，会导致皮带无法回归到正常行径路线上。
工作原理
可逆自动调心托辊通过左右两个曲线辊与固定在托辊上的摩擦片产生一定的摩擦力，来使支架回转。皮带跑偏时与曲线辊接触并通过曲线产生一个摩擦力，使支架回转过一定的角度，已达到调心的目的。
产品优点
精度高
重量轻，径跳少，精度高，大大降低了运行阻力系数和转动惯量。
性能平稳
能提高主机的运转平稳性，减少物料的抖动下滑。
安全性能
可消除或减少各种事故隐患，提高安全性能。
影响调心托辊寿命的要素
1、影响托辊应用作用的关键缘故是托辊的内部构造；托辊密封性实际效果较差：其防潮实际效果较弱，而矿井皮带输送机的生产状况是浮尘大、一起自来水除灰，浮尘与水是托辊制造行业界的托辊三大送命凶手；
2、托辊轴平行度差：由于冷拉光轴生产时易胎具的损坏等因素产生限度精密度不平稳，常常有超预算现象，再加在运送全过程极易产生弯折，使托辊轴的平行度差，托辊轴两边安裝的滚动轴承间隙无法得到确保，随后托辊转动摩擦阻力扩大，影响运输带托辊的应用寿限；
3、冲压模具时带座轴承不圆或与筒皮合作处的内孔不公平疑惑均易产生与筒皮电焊焊接后两边带座轴承的不一样轴，导致磨擦托辊轴承游隙减少，转动摩擦阻力扩大，翻转失灵；输送皮带托辊是皮带运输机的关键组成构件，关键担负起承重运输原材料的实际效果，在皮带输送机运送全过程中承担68%左右的摩擦阻力；
4、影响托辊应用寿限的源头取决于其内部构造由于矿井应用标准极端，磨擦调心托辊的应用寿限一般仅达到15000h摆弄。
技术参数
| 带宽(mm) | 带速(m/s) | 输送量(t/h) | 功率(kw) |
|---|---|---|---|
| 500 | 0.8-2.0 | 78-278 | 3-22 |
| 650 | 0.8-2.0 | 131-478 | 4-30 |
| 800 | 0.8-2.5 | 278-1200 | 7.5-75 |
| 1000 | 1.0-3.15 | 435-2360 | 11-132 |
| 1200 | 1.0-4.0 | 655-4950 | 15-250 |
| 1400 | 1.25-5.0 | 890-5850 | 22-355 |
主要技术指标
- 输送长度：单机最长可达1500米
- 输送倾角：0°-18°（根据物料特性）
- 环境温度：-10℃ ~ +40℃
- 物料温度：≤60℃（普通型）
- 输送能力：78-5850t/h
- 使用寿命：≥10年
应用领域
煤炭行业
用于煤矿井下及地面运输系统，完成煤炭的采掘、运输、装卸等作业。
矿山行业
适用于各类矿石、尾矿等散状物料的输送，提高生产效率。
港口物流
用于散货码头的装卸及转运，大幅提升物流效率。
电力行业
电厂燃料输送系统，确保发电用煤的连续稳定供应。
建材行业
水泥、砂石、混凝土等建材的输送和生产线配套。
化工行业
化工原料及产品的输送，满足特殊工况要求。
结构组成
TD75型皮带输送机主要由以下部件组成：
输送带是输送机的承载构件和牵引构件，主要采用橡胶带，根据输送物料的特性可选择不同类型：
- 普通型：适用于常温下输送非腐蚀性物料
- 耐热型：适用于输送温度≤150℃的物料
- 耐寒型：适用于-40℃低温环境
- 耐油型：适用于输送含油性物料
- 耐酸碱型：适用于化工行业
驱动装置是输送机的动力源，主要包括：
- 电动机：提供动力
- 减速器：降低转速，增大扭矩
- 联轴器：连接电机和减速器
- 制动器：停机时防止逆转
托辊用于支撑输送带和物料，减少运行阻力，包括：
- 上托辊：支撑载料段输送带
- 下托辊：支撑空载段输送带
- 缓冲托辊：减轻物料下落冲击
- 调心托辊：防止输送带跑偏
张紧装置用于保证输送带具有足够的张力，确保正常运行：
- 螺旋张紧：结构简单，适用于短距离输送
- 重锤张紧：自动调节张力，适用于长距离输送
- 液压张紧：张力可调，响应快速
清扫装置用于清除输送带上的粘附物料，延长使用寿命：
- 头部清扫器：清除驱动滚筒处粘附物料
- 空段清扫器：清除回程段输送带上的残留物
售后服务
我们提供全方位的售后服务，确保您的设备稳定运行
质量保证
- 整机质保12个月
- 主要部件质保24个月
- 终身技术支持
- 质量问题免费更换
技术服务
- 免费安装调试指导
- 操作维护培训
- 提供完整技术资料
- 定制化解决方案
响应服务
- 24小时服务热线
- 48小时内响应
- 72小时内到达现场
- 紧急故障优先处理
配件供应
- 原厂配件保证
- 常用配件库存充足
- 快速物流配送
- 配件终身供应
服务承诺
我们承诺为每一位客户提供优质的售后服务，建立完善的服务档案，定期回访了解设备运行状况，及时解决客户遇到的问题。如需技术支持，请拨打服务热线：400-123-4567
常见问题
A: 带宽和带速的选择主要根据输送量、物料特性、输送距离等因素确定：
- 输送量大时应选择较大的带宽
- 输送距离长时可适当提高带速
- 输送粉状物料时应降低带速以减少扬尘
- 我们的技术人员可根据您的实际需求提供专业选型建议
A: 输送带跑偏是常见问题，处理方法包括：
- 检查机架是否水平，调整至水平状态
- 调整托辊角度，使其与输送带中心线垂直
- 检查滚筒是否平行，必要时进行调整
- 检查输送带接头是否平直
- 使用调心托辊组进行自动纠偏
A: 建议按以下周期进行维护保养：
- 日常检查：每班检查设备运行状态，清理杂物
- 周检：检查紧固件、清扫器、张紧装置等
- 月检：检查托辊转动、轴承润滑、输送带磨损等
- 季度检修：全面检查并更换易损件
- 年度大修：全面检修，更新老化部件
A: 输送带的使用寿命受多种因素影响：
- 一般情况下，普通橡胶带使用寿命为2-5年
- 合理的安装和调试可延长30%以上
- 定期维护保养可延长50%以上
- 输送腐蚀性物料需选用专用输送带
- 避免超载、避免物料砸伤输送带
A: 交货期根据订单情况而定：
- 标准型号：15-20个工作日
- 定制型号：30-45个工作日
- 大批量订单：需双方协商确定
- 紧急订单可加急生产
- 具体交货期请联系我们的销售人员确认
