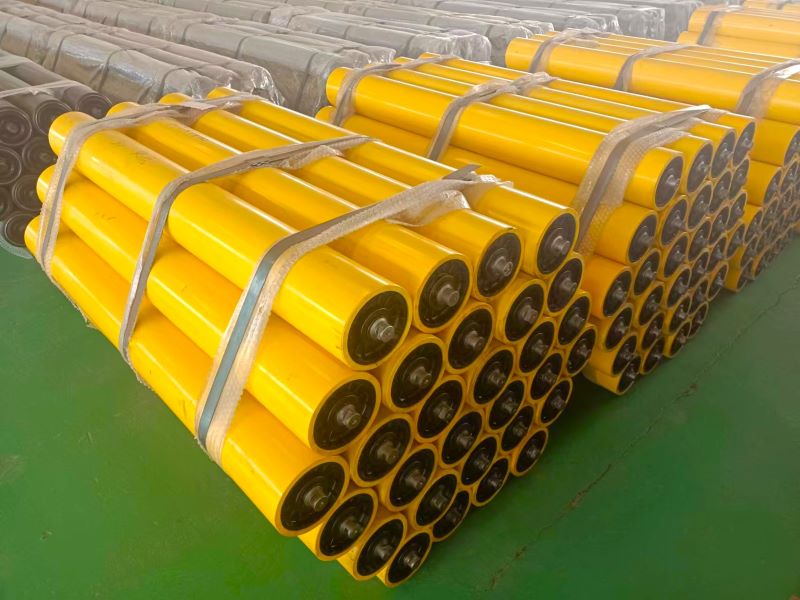

平行托辊
平行托辊是带式输送机的重要部件，种类多，数量大。它占了一台带式输送机总成本的35%，承受了70%以上的阻力，因此托辊的质量尤为重要。托辊的作用是支撑输送带和物料重量。
产品特点
- 结构简单，维护方便
- 运行平稳，能耗低
- 适应性强，应用广泛
- 可靠性高，使用寿命长
产品详情
平行托辊是带式输送机的重要部件，种类多，数量大。它占了一台带式输送机总成本的35%，承受了70%以上的阻力，因此托辊的质量尤为重要。托辊的作用是支撑输送带和物料重量。
托辊运转必须灵活可靠，减少输送带同托辊的摩擦力，对占输送机总成本25%以上的输送带的寿命起着关键作用。虽然托辊在带式输送机中是一个较小部件，结构并不复杂，但制造出高质量的托辊并非易事。
平行托辊的使用范围
1）平行上托辊：平行下托辊：适用范围港运码头，矿山输送，机械设备。
2）平行上调心托辊、平行下调心托辊：适用范围防止皮带跑偏。
平行托辊的特点
平行托辊具有极高的耐磨性能，极低的摩擦系数，不易磨损皮带；
优越的自润滑性，不用注油，在恶劣条件下使用不易卡死；
具有抗静电、抗助燃、耐老化、耐酸、碱和有机溶剂的腐蚀；
能承受反复冲击、振动；
使用环境温度范围：-40℃-90℃；
机械性能优异，重量轻，安装方便，不用维修；
运转平稳，寿命长等特点。
材料及工艺
1）托辊辊体使用高精度托辊专用钢管，耐磨性能好，筒壁厚度≥4.5mm。托辊焊接采用CO2保护焊，要求焊缝质量好，焊接精度高；
2）托辊轴承采用哈、瓦、洛轴承；
3）轴承座为冲压型、内焊式结构；；
4）密封形式：三层密封（外层密封，迷宫密封，锂基油脂密封）；
5）托辊轴向窜动：±0.5mm；
6）托辊的外防尘特性：符合MT821-1999的规定。
7）托辊防水性能：符合MT821-1999的规定。
8）辊轴承的过载能力：170%。
9）使用寿命：＞50000小时。
10）采用自动焊接设备焊接轴承座，轴承座采用4mm的钢板整体冲压成型。
11）上托辊旋转阻力系数不大于0.020，下托辊旋转阻力系数不大于0.016。
12）托辊表面采用静电喷涂工艺，托辊表面整体喷黑色防锈油漆，底喷防锈漆。
13）托辊采用定量充填锂基脂润滑。
14）要求托辊整体装配精度高，转动灵活，免维护。
影响托辊好坏的因素
1.托辊径向跳动量（该项指标直接影响物料输送的稳定性）
2.轴向串动量（直接影响托辊的使用寿命）
3.灵活度（影响托辊的使用寿命和胶带的使用寿命，以及整机的驱动功率）
4.防水性能（影响托辊使用寿命）
5.防尘性能（影响托辊使用寿命）
6.轴向承载能力（影响托辊使用寿命）
7.抗冲击能力（影响托辊使用寿命）
8.旋转阻力（影响胶带使用寿命）
托辊的使用与操作
1.托辊使用前应仔细检查外观有无严重磕碰受损现象，旋转托辊应转动灵活，无卡阻。
2.托辊的安装距离应视物流的种类和输送机特点运量大小经科学计算而定，避免过疏或过密安装。
3.托辊安装应适应避免相互间磨碰。
带式输送机托辊辊子的基本参数和尺寸与带宽对应表
带宽B 辊子直径 d 辊子长度 l
500 63.5、76、89 200、315、600
650 76、89、108 250、380、750
800 89、108、133、159 315、465、950
1000 108、133、159、194 380、600、1150
1200 465、700、1400
1400 530、800、1600
1600 133、159、194、219 600、900、1800
1800 670、1000、2000
2000 750、1100、2200
2200 800、1250、2500
技术参数
| 带宽(mm) | 带速(m/s) | 输送量(t/h) | 功率(kw) |
|---|---|---|---|
| 500 | 0.8-2.0 | 78-278 | 3-22 |
| 650 | 0.8-2.0 | 131-478 | 4-30 |
| 800 | 0.8-2.5 | 278-1200 | 7.5-75 |
| 1000 | 1.0-3.15 | 435-2360 | 11-132 |
| 1200 | 1.0-4.0 | 655-4950 | 15-250 |
| 1400 | 1.25-5.0 | 890-5850 | 22-355 |
主要技术指标
- 输送长度：单机最长可达1500米
- 输送倾角：0°-18°（根据物料特性）
- 环境温度：-10℃ ~ +40℃
- 物料温度：≤60℃（普通型）
- 输送能力：78-5850t/h
- 使用寿命：≥10年
应用领域
煤炭行业
用于煤矿井下及地面运输系统，完成煤炭的采掘、运输、装卸等作业。
矿山行业
适用于各类矿石、尾矿等散状物料的输送，提高生产效率。
港口物流
用于散货码头的装卸及转运，大幅提升物流效率。
电力行业
电厂燃料输送系统，确保发电用煤的连续稳定供应。
建材行业
水泥、砂石、混凝土等建材的输送和生产线配套。
化工行业
化工原料及产品的输送，满足特殊工况要求。
结构组成
TD75型皮带输送机主要由以下部件组成：
输送带是输送机的承载构件和牵引构件，主要采用橡胶带，根据输送物料的特性可选择不同类型：
- 普通型：适用于常温下输送非腐蚀性物料
- 耐热型：适用于输送温度≤150℃的物料
- 耐寒型：适用于-40℃低温环境
- 耐油型：适用于输送含油性物料
- 耐酸碱型：适用于化工行业
驱动装置是输送机的动力源，主要包括：
- 电动机：提供动力
- 减速器：降低转速，增大扭矩
- 联轴器：连接电机和减速器
- 制动器：停机时防止逆转
托辊用于支撑输送带和物料，减少运行阻力，包括：
- 上托辊：支撑载料段输送带
- 下托辊：支撑空载段输送带
- 缓冲托辊：减轻物料下落冲击
- 调心托辊：防止输送带跑偏
张紧装置用于保证输送带具有足够的张力，确保正常运行：
- 螺旋张紧：结构简单，适用于短距离输送
- 重锤张紧：自动调节张力，适用于长距离输送
- 液压张紧：张力可调，响应快速
清扫装置用于清除输送带上的粘附物料，延长使用寿命：
- 头部清扫器：清除驱动滚筒处粘附物料
- 空段清扫器：清除回程段输送带上的残留物
售后服务
我们提供全方位的售后服务，确保您的设备稳定运行
质量保证
- 整机质保12个月
- 主要部件质保24个月
- 终身技术支持
- 质量问题免费更换
技术服务
- 免费安装调试指导
- 操作维护培训
- 提供完整技术资料
- 定制化解决方案
响应服务
- 24小时服务热线
- 48小时内响应
- 72小时内到达现场
- 紧急故障优先处理
配件供应
- 原厂配件保证
- 常用配件库存充足
- 快速物流配送
- 配件终身供应
服务承诺
我们承诺为每一位客户提供优质的售后服务，建立完善的服务档案，定期回访了解设备运行状况，及时解决客户遇到的问题。如需技术支持，请拨打服务热线：400-123-4567
常见问题
A: 带宽和带速的选择主要根据输送量、物料特性、输送距离等因素确定：
- 输送量大时应选择较大的带宽
- 输送距离长时可适当提高带速
- 输送粉状物料时应降低带速以减少扬尘
- 我们的技术人员可根据您的实际需求提供专业选型建议
A: 输送带跑偏是常见问题，处理方法包括：
- 检查机架是否水平，调整至水平状态
- 调整托辊角度，使其与输送带中心线垂直
- 检查滚筒是否平行，必要时进行调整
- 检查输送带接头是否平直
- 使用调心托辊组进行自动纠偏
A: 建议按以下周期进行维护保养：
- 日常检查：每班检查设备运行状态，清理杂物
- 周检：检查紧固件、清扫器、张紧装置等
- 月检：检查托辊转动、轴承润滑、输送带磨损等
- 季度检修：全面检查并更换易损件
- 年度大修：全面检修，更新老化部件
A: 输送带的使用寿命受多种因素影响：
- 一般情况下，普通橡胶带使用寿命为2-5年
- 合理的安装和调试可延长30%以上
- 定期维护保养可延长50%以上
- 输送腐蚀性物料需选用专用输送带
- 避免超载、避免物料砸伤输送带
A: 交货期根据订单情况而定：
- 标准型号：15-20个工作日
- 定制型号：30-45个工作日
- 大批量订单：需双方协商确定
- 紧急订单可加急生产
- 具体交货期请联系我们的销售人员确认
